Однодисково-анкерные сошники полосного посева

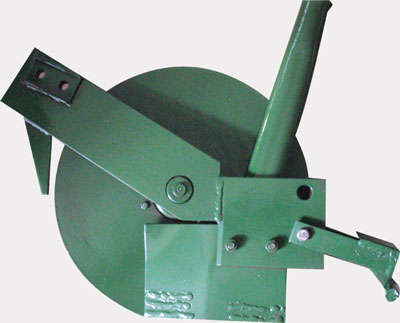

Однодисково-анкерный сошник (рис.1) состоит из корпуса (1), узла крепления его к поводку (2), плоского диска (3) со ступицей, осью и подшипниковым узлом, семятукотрубы (4), монтажного кронштейна (5), державки оси диска (6), анкера -ложеобразователя (7), предохранителя (8).

Плоский диск (3) со ступицей и подшипниковым узлом изготовлен из отработавших до предельного размера (320 мм) дисков и проточен до диаметра 305 мм. Изменена конструкция подшипникового узла, изношенные посадочные места расточены под два подшипника 180204. Система защиты от пыли сохранена и усовершенствована. Диск устанавливается под углом 6° к направлению движения и вертикально к поверхности почвы.

Диск от повреждения защищен предохранителем (8), способствующим перекатыванию сошника через препятствия (камни, глыбы).

При установке на сеялку однодисково-анкерные сошники унифицированным узлом крепления (2) крепятся взамен двухдисковых сошников к поводку сошникового бруса. Резиновые семятукопроводы надеваются на развальцованные концы семятукотруб (4).

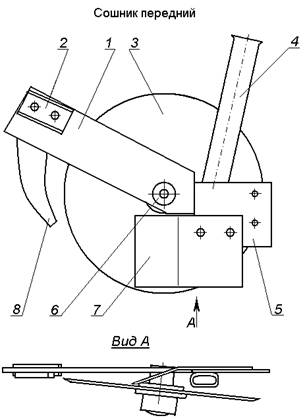

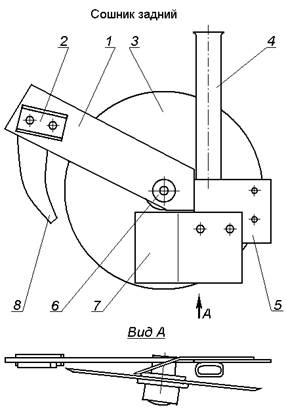

Рис. 1. Схема однодисково-анкерного сошника полосного посева:
а) передний	б) задний
1 – корпус сошника, 2 – узел крепления к поводку, 3 – диск сошника со ступицей и осью в сборе, 4 – труба семятукопровода, 5 – монтажный кронштейн, 6 – державка оси, 7 – чистик-анкер-ложеобразователь, 8 – предохранитель.

Плоский диск прорезает почву, пожнивные остатки, корни и, отодвигая почву в сторону, готовит узкую борозду для начала движения боковины анкера-ложеобразователя (7), передняя часть которой играет роль чистика диска. Боковина анкера, согнутая в передней части под углом менее естественного угла трения почвы о рабочую поверхность, расширяет борозду, нижним торцом уплотняет почву и готовит плотное ложе для семян предусмотренной конструкцией ширины.

Семена по семятукопроводу подаются в семятукотрубу (4), оттуда поступают в пространство между боковиной анкера-ложеобразователя 7 и диском 3 и распределяются на семяложе по всей ширине подготовленной полосы.
