Переоборудование зерновых сеялок в зернотукотравяные полосного посева.

Руководство по переоборудованию (модернизации) разработано на основе научных исследований, результатов приемочных испытаний на машиноиспытательных станциях и практической эксплуатации модернизированных сеялок семейства СЗ-3,6 и СЗП-3,6 с однодисково-анкерными сошниками во многих регионах Российской Федерации.

Работа рассмотрена и рекомендована к печати секцией Ученого Совета Всероссийского научно-исследовательского института механизации сельского хозяйства (ВИМ).

Рекомендации рассчитаны на руководителей и специалистов акционерных обществ, коллективных и фермерских хозяйств, а также преподавателей и студентов сельскохозяйственных ВУЗов, техникумов и профтехучилищ.

Рекомендации разработали:

Измайлов А.Ю., д.т.н.,  Шайхов М.К., к.т.н.,  Габдуллин Г.Г., к.т.н., Пугачёв П.М., к.т.н.,  Шайхов М.М.    ( ВИМ, г. Москва ), Шайдуллин Х.Х., Шайдуллин Р.Х. (ООО «Технический центр Лаишево», Республика Татарстан).

Содержание

  1. Способы посева и распределения семян сельскохозяйственных культур по площади
  2. Модернизация и восстановление зерновых сеялок семейства СЗ-3,6 и СЗП-3,6
    1. Однодисково-анкерные сошники полосного посева
    2. Усиленные пружина и нажимная штанга регулируемой длины
    3. Загортачи для заделки семян
    4. Восстановление кинематических связей
    5. Универсальный высевающий аппарат
  3. Сборка и регулировка модернизированной сеялки
  4. Технические и технологические возможности модернизированных сеялок
  5. Некоторые показатели сравнительных испытаний с сошниками полосного и рядового посева
    1. Результаты испытаний сеялок на посеве зерновых культур
    2. Требования к технологической операции и техническим средствам для посева рапса и других мелкосеменных культур
    3. Результаты испытаний сеялок на посеве мелкосеменных культур
  6. Эффективность внедрения модернизированных сеялок

Предисловие

Одним из определяющих звеньев повышения урожайности сельскохозяйственных культур, окупаемости вложенного труда и средств является оснащение хозяйств посевными  машинами для применения эффективных способов и качественного выполнения сева в оптимальные агротехнические сроки.

Посевные машины в стране физически и морально изношены, и поэтому недостаток техники – основная причина несоблюдения сроков проведения полевых работ, недобора урожая, сокращения посевных площадей.

Для обеспечения продовольственной независимости в стране должно производиться 90…105 млн. тонн зерна к 2010 году, 150…170 млн. тонн к 2015 году с доведением урожайности зерновых до 27-30 ц/га. Это требует освоения эффективных технологий производства сельскохозяйственной продукции, разработки и внедрения машин и орудий нового поколения.

Сегодня сельхозтоваропроизводителям предлагают множество различных моделей посевной техники как отечественного, так и зарубежного производства. Однако значительная стоимость большинства из них и низкая платежеспособность российских потребителей сдерживают их внедрение. Поэтому особенно актуальна задача поддержания работоспособности сохранившихся сеялок марки СЗ-3,6 различных модификаций, изыскания способов их модернизации с приданием новых качеств, обеспечивающих рост урожайности сельскохозяйственных культур и энергосбережение.

Методы модернизации и восстановления зерновых сеялок для выполнения прогрессивного способа полосного посева, разработанные ГНУ ВИМ и ООО «Технический центр Лаишево», и рекомендации по их практической реализации несомненно  заслуживают всемерного внимания.

В рекомендациях по модернизации рассмотрены вопросы:

  • сохранения потенциала посевных комплексов в хозяйствах;
  • модернизации с минимальными затратами имеющихся зерновых сеялок для включения их в комплекс машин энергосберегающих технологий;
  • создания и внедрения новых  конкурентоспособных рабочих органов посевных машин для выполнения эффективного способа полосного посева с.-х. культур;
  • повышения производительности посевных агрегатов, увеличения потенциальных возможностей имеющегося в наличии тракторного парка для выполнения полевых работ в оптимальные агротехнические сроки;
  • повышения эффективности вносимых минеральных удобрений;
  • увеличения урожайности сельскохозяйственных культур с минимальными затратами.

Эффективность модернизации подтверждается конкретными примерами работы переоборудованных сеялок во многих регионах России.

Разработка должна найти широкое применение во всех регионах страны, возделывающих зерновые, бобовые и мелкосеменные культуры (рапс, многолетние травы и другие).

Директор Департамента растениеводства,
химизации и защиты растений МСХ РФ
П.А. Чекмарев

ВВЕДЕНИЕ

Стабильность производства сельскохозяйственной продукции в растениеводстве в значительной мере зависит от технической обеспеченности хозяйств высокопроизводительными и эффективными машинами для своевременного и качественного выполнения полевых работ.

Из-за переживаемого с начала 1990 годов сельскохозяйственным сектором экономики страны кризиса, резко снизились объемы производства сельскохозяйственной продукции, до 33 млн. га уменьшилась площадь пашни [1,2]. Это во многом связано с резким ухудшением технической оснащенности сельских товаропроизводителей, что привело к несоблюдению агросроков выполнения полевых работ и, соответственно, недобору урожая.

По сравнению с 1990 годом производство тракторов сократилось в 10-12 раз, машин для растениеводства – в 14 раз [1,6], а по некоторым данным, соответственно, более чем в 20 и до 30 раз [3].

Ежегодное поступление в хозяйства тракторов и сельхозмашин в 7-8 раз меньше, чем необходимо только для восполнения техники, выбывающей из-за ее списания. В результате энерговооруженность села в стране снизилась в 4-5 раз в сравнении с развитыми странами Запада.

Сложившиеся в стране негативные явления в техническом обеспечении сельскохозяйственного производства, с резким сокращением численности машинно-тракторного парка (с его запредельным физическим и моральным износом) и падением объемов производства продукции отечественного сельхозмашиностроения, являются звеньями одного и того же порочного круга. Низкая платежеспособность сельских товаропроизводителей не позволяет приобретать новые машины, вынуждая работать на старой, зачастую – предельно изношенной, а нередко – и списанной технике. Отсутствие покупателей приводит к резкому падению производства новой техники в сельхозмашиностроении и ухудшению ее качества и надежности [1 – 6].

Из-за уменьшения парка посевной техники, морального и физического износа, резко увеличилась нагрузка на сеялку. В 1985 году парк сеялок составлял 800 тысяч, а на полевых работах в 2009 г. участвовало не более 150 тысяч сеялок. Нагрузка на сеялку при нормативе менее 150 га возросла до 250…300 га.

Ежегодное пополнение сеялочного парка в стране не превышает 10…12 тысяч единиц. Если в России в 1990 г. было произведено 51140 сеялок, то в 2006 г. – 5240, в 2007 г. – 6370, в 2008 г. – около 7000  шт. За последние 10 лет вся промышленность страны дала сельскому хозяйству менее 55 тысяч сеялок при ежегодном списании около 50 тысяч шт.

Промышленность России производит менее 500 сеялок, используемых для посева мелкосеменных культур и семян трав, при ежегодной потребности в них более 3500 единиц.

Многие импортируемые сеялки, посевные комплексы (из 13 стран мира) мало приспособлены к почвенно-климатическим условиям страны. Недостаточная приспособленность их для копирования рельефа полей, возможность качественной работы при влажности почвы менее 20 %, длительные простои после выпадения осадков, а также многообразие типов почв заставляют земледельцев относиться к этим комплексам с осторожностью.

Резкое сокращение машинно-тракторного парка является на сегодня главным сдерживающим фактором выхода сельскохозяйственного производства из кризисной ситуации, вызывающим пропорциональное уменьшение валового производства продовольствия [1].

По прогнозу Россия к 2010 году должна довести производство зерна, наряду с остальными видами сельскохозяйственной продукции, до уровня 90…105 млн. т, а к 2015 г. – вывести на уровень 150…170 млн. т с увеличением урожайности зерновых культур в среднем до 27…30 ц/га [1,5,6]. Для выполнения такой программы необходимо освоение наиболее эффективных технологий производства сельскохозяйственной продукции с разработкой и внедрением в системе АПК техники новых поколений со значительно более высокими технико-экономическими показателями.

Если рассматривать поэтапное развитие сельскохозяйственной техники, а более конкретно – развитие посевной техники, то в ближайшей перспективе оснащение  сельскохозяйственного производства может идти, в первую очередь, за счет наиболее распространенных существующих конструкций сеялок, которые должны пройти модернизацию в направлении повышения их эффективности по качеству высева и урожайности, энергоемкости, производительности и эксплуатационной надежности.

Около 80 % парка зерновых сеялок в России – это сеялки семейства СЗ-3,6 выпуска, в основном, 1986…1990 годов. В связи с острым недостатком посевной техники и низкой платежеспособностью сельского товаропроизводителя указанные сеялки останутся на ближайшие годы основными посевными машинами в стране.

Большая часть этих сеялок дважды-трижды отработала свой амортизационный срок, многие из них требуют замены сошников или дисков, восстановления кинематических связей и других узлов. Принимая решение о переоборудовании, необходимо учитывать возможность замены старых деталей и узлов более совершенными и совместимыми новыми. Так, целесообразно комплектовать посевные машины новыми универсальными высевающими аппаратами для высева как зерновых, так и мелкосеменных культур (рапса и др.) взамен старых, которые не обеспечивают установленные нормы высева мелких семян. Восстановление с минимальными материальными затратами работоспособности посевных машин, изыскание способов модернизации с приданием им новых качеств, обеспечивающих повышение продуктивности вместе с улучшением агротехнических, эксплуатационно-технологических и энергетических показателей, становится актуальной задачей для России в настоящий период.

Настоящие рекомендации по переоборудованию посевных машин, являясь методическим руководством, позволят отечественным сельхозтоваропроизводителям оценить техническое состояние и провести модернизацию имеющихся в хозяйствах сеялок рядового посева семейства СЗ-3,6 и СЗП-3,6 и, «вдохнув» им «вторую жизнь», использовать для осуществления высокоэффективного полосного посева зерновых, зернобобовых и мелкосеменных культур, ввести в комплекс машин энергосберегающих технологий и намного расширить их технические и технологические возможности.

1. Способы посева и распределения семян сельскохозяйственных культур по площади

От выбранной технологии и применяемых при этом почвообрабатывающих и посевных машин, которые должны обеспечивать качественное выполнение технологического процесса подготовки почвы и посева, в значительной мере зависит судьба будущего урожая.

Одним из основных требований к технологическому процессу посева является обеспечение высокой продуктивности возделываемых культур, которая может зависеть от ряда факторов, оказывающих влияние на прорастание семян и их развитие. В.Р.Вильямс отмечал, что жизнедеятельность зеленых растений осуществима только при одновременном и совместном наличии определенных условий для их жизни: свет и тепло – два космических фактора, вода и элементы пищи – две группы земных факторов. Агротехника возделываемых культур, начиная с подготовки почвы, внесения удобрений и посева семян, должна быть направлена на обеспечение равномерного распределения между растениями всех факторов жизнедеятельности.

Кроме названного выше, на жизнедеятельность растений влияют способы и сроки посева, глубина и густота размещения семян, равно-мерность их распределения, площадь питания каждого растения и др.

Если выделить один из этих факторов – площадь питания растения, то от правильного ее выбора зависят в значительной мере и урожайность культур, и себестоимость их производства.

Земледельцев всегда беспокоил вопрос о влиянии площади питания на развитие растений. На основе накопленных столетиями материалов по вопросам площади питания растений профессор Эвальд Вольни (Германия, 1885) писал, что наибольший урожай может быть достигнут только при определенной площади питания. А по размерам междурядий и густоте растений в рядках им сделан вывод, что максимально возможные урожаи возможно получать только при определенной ширине междурядий.

Многие исследователи указывают, что в целях создания наилучших условий для использования растениями солнечного света, углекислоты воздуха, влаги и питательных веществ почвы необходимо равномерное размещение семян по площади.

Как писал академик И.И.Синягин, оптимальная площадь питания – это «… определенная площадь поля с соответствующей толщиной почвы и объемом воздуха, которые приходятся на одно растение в посеве или насаждении, при которой … получается максимальный урожай основной продукции данной культуры высокого качества с единицы площади при наименьших затратах труда и материальных средств». По его мнению, растения, имеющие оптимальную площадь питания и круговую освещенность, лучше кустятся, растут более мощными и у них более прочные стебли, колос длиннее, а зерно полноценнее, чем у растений с недостаточной освещенностью.

На практике в качестве критерия оценки обычно предлагают брать квадратную форму площади питания, при которой создаются относительно благоприятные условия для усвоения растением питательных веществ из почвы и солнечной энергии. По некоторым сведениям, для зерновых культур оптимальной считается площадь питания в виде квадрата со сторонами 4х4 или 4.5х4.5 см. В то же время встречается информация, по которой оптимальная площадь питания для одного растения зерновых культур в зависимости от почвенно-климатических и некоторых других условий, имеет более широкий предел колебаний – от 10 до 30 см2.

Из сказанного следует, что для более полного использования растениями необходимых для их развития таких факторов, как свет, вода и питание, необходимо равномерное распределение семян по площади поля или, другими словами, обеспечение каждого семени определенной площадью питания, приближенной по форме к квадратной.

Так как равномерность распределения семян и, соответственно, площадь питания каждого из них зависят от выбранного способа посева, рассмотрим некоторые более подробно.

Наиболее распространенным в стране является рядовой однострочный способ посева зерновых культур с междурядьями 15 см, выполняемый, в основном, сеялками семейства СЗ-3,6 с двухдисковыми сошниками. Но при этом не обеспечивается равномерное распределение семян – площадь питания имеет форму вытянутого прямоугольника со сторонами примерно 15.0 х 1.0 см. При таком посеве растениями используется не более 30 % площади, основная часть площади предоставлена сорной растительности.

При узкорядном посеве с уменьшенными до 7.5 см междурядьями, выполняемом сеялками с двухдисковыми сошниками, равномерность распределения семян по площади питания повышается, уменьшаются количество сорняков и потери влаги, что положительно сказывается на урожайности - прибавка урожая составляет 1…5 ц/га. Но из-за ухудшения проходимости узкорядной сеялки, особенно при повышенной влажности почвы, способ не получил широкого распространения. К тому же из-за повышенной требовательности к качеству предпосевной подготовки почвы, а также повышенного уровня тягового сопротивления узкорядные сеялки с двухдисковыми сошниками трудно адаптируются с комплексом машин для энергосберегающих технологий.

В прошлом столетии широко применяли перекрестный посев, выполняемый при движении сеялок типа СЗ-3,6 с двухдисковыми сошниками в двух направлениях - вдоль и поперек с половинной нормой высева. Этим достигалось повышение равномерности распределения семян по площади, лучшее использование растениями из почвы элементов питания, влаги и световой энергии, что обеспечивало прибавку урожая от 1.5 до 7 ц/га. Однако недостатки, связанные с двойным проходом агрегата по полю (переуплотнение и иссушение почвы, двойные затраты труда и горючего, растягивание сроков посева), ограничили применение способа.

Как отмечалось выше, выполнение рассмотренных способов осуществляется сеялками с двухдисковыми сошниками (производится рядовой строчный посев).

Агробиологической наукой доказана эффективность полосного посева, который обеспечивает более равномерное распределение семян по площади, создавая этим условия для повышения урожайности сельхозкультур.

Исследованиями в ВИМе установлено, что, в сравнении с двухдисковыми, однодисковые сошники с плоскими дисками также выполняют рядовой посев, но имеют лучшие качественные показатели: более равномерное распределение семян по глубине, отсутствие выноса семян на поверхность, более ровный профиль поверхности поля и лучшие условия прорастания. В результате – на 4…5 % увеличивается полевая всхожесть семян. Однодисковые сошники имеют повышенную проходимость, особенно на недостаточно качественно подготовленных и более влажных почвах, а  также при наличии на поверхности растительных остатков. Однако, однодисковый сошник, как и двухдисковый, не обеспечивает рациональную площадь питания, плотное ложе для семян и одинаковую глубину их заделки, что отрицательно влияет на равномерность и силу всходов и их дальнейшее развитие.

Учитывая высокую эффективность полосного посева, принимая во внимание широкое распространение в стране сеялок с дисковыми сошниками и достоинства при этом однодисковых сошников, ВИМом совместно с ООО «Технический центр Лаишево» (Республика Татарстан) разработан к сеялкам типа СЗ-3,6 и СЗП-3,6 новый тип рабочих органов – однодисково-анкерные сошники полосного посева.

В 2003 году опытные образцы новых сошников успешно прошли приемочные государственные испытания на Кировской и Поволжской, а в 2004 году – на Кубанской МИС и были рекомендованы для постановки на производство. В протоколах испытаний всех трех МИС (№ 08-73-2003 Поволжской, № 06-38-2003 Кировской и № 07-65-2004 Кубанской) отмечено, что сеялки с новыми однодисково-анкерными сошниками обеспечивают:

  • надежное и качественное выполнение технологического процесса полосного сева зерновых культур;
  • снижение энергозатрат, в т.ч. потребного тягового усилия и расхода топлива;
  • повышение производительности;
  • высокую технологическую надежность.

На основании изложенного выше предложен способ модернизации и восстановления зерновых сеялок семейства СЗП-3,6 и СЗ-3,6. Суть модернизации приводится ниже.

2. Модернизация и восстановление зерновых сеялок семейства СЗ-3,6 и СЗП-3,6

Технический уровень любой машины, в том числе и посевной, оценивают не только тем, как выполняется функциональное назначение, но и надежностью в работе и возможностью восстановления ее работоспособности с минимальными затратами труда и средств.

Как показывает многолетняя практика, особенно последних десяти лет, зерновые сеялки типа СЗП-3,6 и СЗ-3,6, находящиеся в хозяйствах, хотя давно отработали свой срок, но в большинстве случаев остаются ремонтопригодными, что позволяет провести операции по их восстановлению и модернизации и сохранить потенциал посевных комплексов для качественного и своевременного выполнения технологической операции посева сельскохозяйственных культур.

Суть модернизации и восстановления сеялок заключается в следующем:

2.1. Взамен двухдисковых сошников рядового высева семян устанавливаются однодисково-анкерные сошники полосного посева.

2.2. Серийные нажимные штанги и пружины заменяются на усиленные, при этом штанги имеют регулируемую длину.

2.3. Цепные загортачи заменяются на секционные загортачи-шлейфы или на индивидуальные загортачи.

2.4. Восстанавливаются кинематические связи элементов конструкции подъема и заглубления сошников, а также допускаемого отклонения сошников в горизонтальной плоскости.

2.5. Серийные высевающие аппараты заменяются на универсальные, обеспечивающие высев не только зерновых и зернобобовых, но и мелкосеменных культур (рапса и др.) - дозами от 5 до 350 кг/га.

2.1. Однодисково-анкерные сошники полосного посева

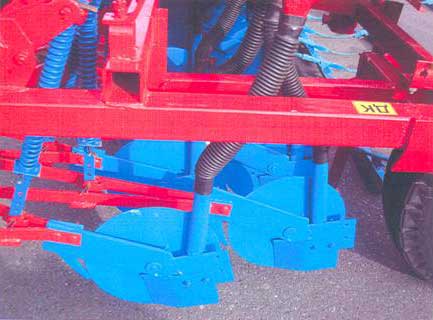

Однодисково-анкерный сошник (рис.1) состоит из корпуса (1), узла крепления (2) его к поводку, плоского диска (3) со ступицей, осью и подшипниковым узлом, семятукотрубы (4), монтажного кронштейна (5), державки оси диска(6), анкера-ложеобразователя(7), предохранителя(8).

Плоский диск (3) со ступицей и подшипниковым узлом изготовлен из отработавших до предельного размера (320 мм) дисков и проточен до диаметра 305 мм. Изменена конструкция подшипникового узла, изношенные посадочные места расточены под два подшипника 180204. Система защиты от пыли сохранена и усовершенствована. Диск установлен под углом 6° к направлению движения и вертикально к поверхности почвы.

Диск от повреждения защищен предохранителем (8), способствующим перекатыванию сошника через препятствия (камни, глыбы).

При установке на сеялку однодисково-анкерные сошники унифицированным узлом (2) крепятся к поводку сошникового бруса взамен двухдисковых сошников. Резиновые семятукопроводы надеваются на развальцованные концы семятукотруб (4).

Плоский диск прорезает почву, пожнивные остатки, корни и, отодвигая почву в сторону, готовит узкую борозду для начала движения боковины анкера-ложеобразователя (7), передняя часть которой играет роль чистика диска. Боковина анкера, согнутая в передней части под углом менее естественного угла трения почвы о рабочую поверхность, расширяет борозду, нижним торцом уплотняет почву и готовит плотное ложе для семян предусмотренной конструкцией ширины.

а)

б)

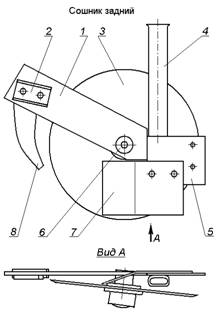

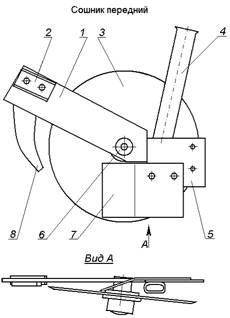

Рис. 1. Схема однодисково-анкерного сошника полосного посева:

а) переднего, б) заднего

1 – корпус сошника, 2 – узел крепления к поводку, 3 – диск сошника со ступицей и осью в сборе, 4 – семятукотруба, 5 – монтажный кронштейн, 6 – державка оси, 7 – чистик-анкер-ложеобразователь, 8 – предохранитель.

Семена по семятукопроводу подаются в семятукотрубу (4), оттуда поступают в пространство между боковиной анкера-ложеобразователя 7 и диском 3 и распределяются на семяложе по всей ширине подготовленной полосы.

2.2. Усиленные пружина и нажимная штанга регулируемой длины

Одним из основных агротехнических требований к технологической операции посева является выполнение заданной глубины заделки семян, которая определяется глубиной хода сошников. Сошники имеют как групповую регулировку, осуществляемую с помощью единого регулятора заглубления, так и индивидуальную - изменением сжатия (натяжения) пружин на нажимных штангах.

Рис. 2. Схема усиленной нажимной штанги регулируемой длины.

Серийная пружина, имеющая 42 витка с шагом 10 мм, обеспечивает максимальное давление на сошник до 27 кг. При дальнейшем сжатии, необходимом для регулировки сошников на заданную глубину заделки семян на почвах повышенной твердости, а также для индивидуальной регулировки сошников, идущих по следу ходовых колес или гусениц на 30...50 мм глубже остальных, витки пружин смыкаются и образуют «трубу» и жесткую кинематическую связь соединений. Дальнейшее поджатие пружины приводит к изгибу нажимной штанги или поломке одного из звеньев.

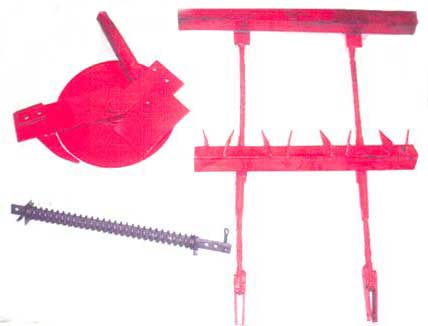

В целях повышения надежности ремонтный комплект для выполнения модернизации сеялки укомплектован усиленной пружиной и усиленной нажимной штангой регулируемой длины (рис.2).

Усиленная пружина изготавливается из проволоки диаметром 6 мм, количество витков составляет 30 с шагом 15 мм, ее длина в свободном состоянии равна 400 мм. При рабочей длине 300…340 мм пружина позволяет регулировать давление на сошники от 15 до 50 кг (в некоторых зарубежных сеялках давление на сошник доходит до 110 кг).

Усиленная нажимная штанга изготавливается из профиля 6х24, Ст. 35Х, применяемого для изготовления спинок ножей кукурузоуборочных комбайнов (серийные штанги сделаны из профиля 5х24, ст.10).

На штанге размеры группы отверстий «А» и длина сохранены. Группа отверстий «В» - 4 регулировочных отверстия позволяют изменять сжатие пружины по длине в пределах 280…340 мм.

В отличие от серийной, на усиленной штанге имеются 2 отверстия группы «С», которые позволяют изменять ее рабочую длину (рис.2).

Перестановкой верхнего шплинта и используя прилагаемые к комплекту шайбы, можно регулировать положение сошника по отношению к земле (то есть по высоте) и добиваться одинаковой глубины заделки семян даже на сеялках с частично деформированной рамой.

При установке шплинта в верхнее отверстие «С» сошник опускается ниже, по сравнению с другими, на 35 мм. За счет этого осуществляется индивидуальная регулировка сошников, идущих по следу ходовых колес и гусениц. Таким образом, дополнительным усилием пружины обеспечивается гарантированная заделка семян по следу колес и гусениц.

2.3. Загортачи для заделки семян

Одним из агротехнических требований к сошниковой группе посевной машины является выполнение качественной заделки почвой семян, поступивших на семенное ложе, с последующим разравниванием поверхности. Обычно для выполнения указанной операции используют цепные загортачи. Но они не в полной мере справляются с этим, особенно на стыковых междурядьях между проходами посевных агрегатов.

В модернизируемой сеялке для заделки семян использованы специальные загортачи (рис. 3 и 4). Один из них, загортач-шлейф (рис.3), имеет секционную конструкцию. Каждая секция прицепляется к двум соседним сошникам заднего ряда. Конструктивная ширина захвата выбрана такой, что при междурядьях в 15 см одна секция обеспечивает качественную заделку семян и выравнивание поверхности засеянной площади за четырьмя сошниками. Загортач-шлейф состоит из двух уголков, расставленных на расстоянии 40 см и соединенных между собой и сошниками гибкой тросовой тягой. Первый из них, ближний к сошникам, с направителями почвы в нижней части выполняет роль загортача, а следующий за ним является шлейфом для разравнивания поверхности засеянной площади. Длина уголков загортача 55 см, шлейфа – 65 см.

Рис. 3. Схема загортача-шлейфа секционного. Рис. 4. Схема загортача индивидуального.

К поверхности уголка загортача снизу, под углом 150 к направлению движения (под углом менее естественного угла трения металла о почву), приварены полоски-направители, обеспечивающие сдвиг почвы на семяложе, образованное диском и анкером-ложеобразователем, и засыпку семян влажной почвой. Полоски-направители расставлены на уголке загортача строго вслед за каждым передним и задним сошниками.

Уголки-шлейфы одной секции относительно другой установлены в шахматном порядке и с перекрытием, что содействует более качественному выравниванию засеянной площади.

Загортачи индивидуальные (рис.4) прикрепляются шарнирно непосредственно к кронштейну каждого сошника. Применяются для заделки семян и удобрений взамен загортача-шлейфа.

2.4. Восстановление кинематических связей

Сошники вместе с поводками должны свободно перемещаться в вертикальной плоскости и иметь до начала действия пружины свободный ход не более 5 мм, а в горизонтальной плоскости - не должны отклоняться более ±2 см.

Для получения таких допусков необходимо восстановить кинематическую связь подъема и заглубления сошников.

Соединения, требующие восстановления (рис. 5 и 6):

  1. Кронштейн 7 первого вала подъема и заглубления сошников 1 и штырь 3.
  2. Соединение: штырь 3 и винт 4 - овальный износ отверстия винта.
  3. Соединение: кулиса 5 и штырь 6 - овальный износ отверстия кронштейна вала механизма навески сошника.
  4. Соединение: валик 17 (С15-601-02) и поводок 11- увеличение отверстия поводка.

Соединения I, II, и III - восстанавливаются изготовлением новых штырей длиной 90 мм, диаметром 16 мм и приваркой к кронштейну шайб толщиной 5 мм, внутренним диаметром 16 мм, наружным 30 мм. Изношенные отверстия винта и кулисы рассверливают и запрессовывают ремонтную втулку.

Соединение IV: валик 17 (С15-601-02) и поводок 11. Износ отверстия поводка 11 приводит к увеличению пределов отклонения (амплитуды качения) сошника, в результате не выдерживается заданное расстояние между рядками.

В хозяйствах Республики Татарстан найдено рациональное решение - между рамой и шарниром поводка закладывают две полоски 18 транспортерной ленты толщиной 4 мм и размером 40x50 мм, что позволяет создать усилие постоянного поджатия конца поводка 11 и валика 17 (рис. 6).

Рис.5. Валы подъема сошников:

1 - первый вал подъема и заглубления сошников СЗЮ 00-530;
2 - вал механизма навески сошников СЗГ 00-1580;
3 - штырь С4.605;     4 - винт СЗЮ 00-306;     5 - кулиса СЗГ 00-205;
6 - штырь С4.605;     7 - кронштейн первого вала;
8 - кронштейн второго вала;     9 - регулировочный винт.

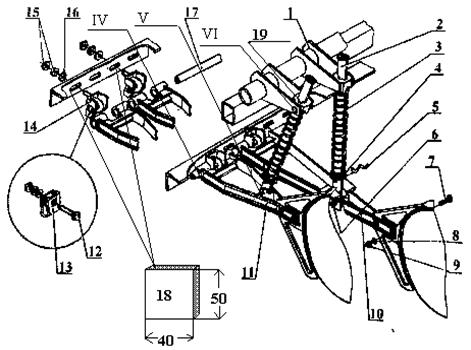

Рис.6. Механизм навески сошников:

I - вал СЗГ 00.1580; 2 - штанга С41.501-07 или ЗМ 00.290; 3 - пружина 552.6Л36;
4 - шайбаС7.401; 5 - завертка ЗНС148-001;6 - шплинт 8х50;7 - болт М10х45; 8 - шайба 10.65Г; 9 - гайка М10;     10 - поводок СЗГ 00.970;
11 - поводок СЗГ 06.960; 12 - болт M12x55;
13 - вкладыш СЗГ 00.4052 или 14 - вкладыш СЗГ 00.400;     15 - гайка М12;
16 - шайба 12;   17 - валик С15.601-02;   18 - прокладка резиновая;   19 – вкладыш.

2.5. Универсальный высевающий аппарат

Большинство зарубежных фирм предлагает зерновые сеялки как с механическими, так и пневматическими высевающими системами.

Все высевающие системы сеялок должны обеспечивать равномерность распределения семян, выдерживать допустимые пределы повреждения семян в соответствии с отечественными агротехническими требованиями.

В пневматических сеялках разделение технологического материала для последующего его транспортирования в сошники с помощью воздушного потока осуществляется, в основном, с помощью распределительных головок типа «Аккорд» с применением в них разнообразных элементов отражающего действия. К основным недостаткам пневмосеялок следует отнести:

  • повышенную неравномерность распределения семян по сошникам (4…9% при вертикальном положении трубопровода, 12…18% - при его наклоне до 15 градусов, на высеве мелкосеменных культур показатели еще более ухудшаются);
  • значительные потери мелких семян из-за сноса воздушным потоком в связи с малой глубиной их заделки (1,5…3 см) и наличием на поверхности неровностей в виде борозд, гребней и др.;
  • повышенное травмирование семян из-за неоднократных соударений, биений при движении по трубопроводу с искусственными неровностями (гофры, гребни, шипы, сужения и расширения - с целью создания однородности потока) и лобовой встречи с поверхностью делительной головки в условиях скоростного движения семян по пневмосемяпроводам, увеличенного по сравнению с механическим с 1,6 до 25 м/с.

Основным достоинством пневматических сеялок некоторые склонны считать возможность увеличения объема бункера для семян, что позволяет уменьшить число заправок в поле и, якобы, увеличить производительность. Однако, по имеющейся информации (В.П.Колинко, Здравый смысл диктует выбор. Ж. «Агромаркет», №7, 2007г.), данное предложение о повышении производительности не подтверждается. В то же время указанные выше недостатки пневмосеялок приводят к снижению урожая.

Пневматические высевающие системы, по-видимому, можно использовать при создании широкозахватных секционных навесных сеялок после устранения отмеченных недостатков.

Необходимо при этом отметить, что некоторые фирмы (Great Plains (США),  Bertini (Аргентина) и др.) производят и предлагают сеялки со значительной рабочей шириной захвата (7, 8, 9, 12 и даже 14 м), но с механическими высевающими аппаратами. К тому же, сеялки с механическими высевающими аппаратами более просты по конструкции, имеют высокую технологическую надежность и значительно дешевле.

Изложенное выше показывает, что на сеялках небольшой ширины захвата (3…4 м), параметры которых берутся, в основном, как базовые для модулей посевных агрегатов, и даже при ширине захвата 5…6 м, целесообразно сохранить, как на создаваемых, так и при совершенствовании их, вариант механического высевающего аппарата.

Применяемые в посевных машинах отечественного производства механические катушечные высевающие аппараты с регулируемым вылетом дозирующей катушки обеспечивают норму расхода семян зерновых и зернобобовых культур от 20 кг.

При вынужденном использовании этих сеялок для посева мелкосеменных культур, с нормой высева 5 – 20 кг, семена смешивают с разными наполнителями (удобрения, опилки и др.). Неравномерность семян в общей массе с наполнителем, возможный контакт с химическими удобрениями негативно влияют на всхожесть семян, качество их распределения в почве.

Высевающие аппараты ряда зарубежных сеялок имеют составные дозирующие катушки, у которых при посеве мелкосеменных культур основные катушки для дозирования семян зерновых отключают, оставляя в работе только специальные катушки с мелкоштифтовыми выступами, и, наоборот, для посева зерновых культур подключают основные катушки, выключив специальные. Они обеспечивают требуемую норму высева, но сеялки многим хозяйствам не доступны по цене (дороже российских в 5-6 раз).

Для расширения функциональных возможностей серийных сеялок СЗ-3,6 - использования их на посеве мелкосеменных культур (рапс, люцерна, клевер и др.) - нами предложено, разработано, организовано производство и проведены испытания в полевых условиях нового технического решения, позволяющего катушечные высевающие аппараты модернизировать в универсальные для посева как зерновых, зернобобовых, так и мелкосеменных культур с нормой высева 5-350 кг/га (рис. 7).

Для этого часть основной серийной катушки высевающего аппарата торцуется и на это место устанавливается специально изготовленная мелкоячеистая катушка.

При высеве зерновых и зернобобовых культур норма расхода регулируется длиной рабочей части основной катушки и частотой вращения.

При посеве мелкосеменных культур основная катушка выводится через розетку из рабочей зоны, и рабочей остается только мелкоячеистая катушка. Норма расхода семян регулируется при этом только частотой вращения катушки.

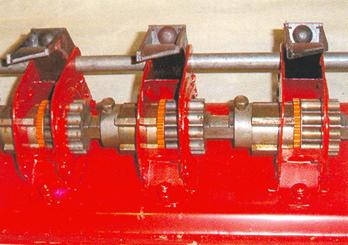

Рис. 7. Универсальный высевающий аппарат.


ОТЗЫВЫ О РАБОТЕ МОДЕРНИЗИРОВАННЫХ СЕЯЛОК
ГНУ ТатНИИСХ Российской академии сельскохозяйственных наук

Модернизированные сеялки СЗ-3,6 испытываются в течение 6-х лет. В 2006-2009 годах основные посевы озимых и яровых культур: ячменя, гороха, пшеницы, гречихи, рапса и многолетних трав  проведены ими. Результаты хорошие.

Позволяют:

  • вести посевы в ранние сроки без культивации;
  • производить качественную заделку семян;
  • повысить урожайность на 20%.

Руководитель селекционно-семеноводческого центра, кандидат с/х наук - Блохин В.И.

ООО «Хаерби» Лаишевского района РТ

В 2006 году 82% , в 2007-2009 годах 90% сева озимых и яровых культур проведено модернизированными сеялками СЗ-3,6 с дисково-анкерными сошниками. Озимые культуры на площади 930 га посеяны одним агрегатом МТЗ-82+2 сеялки СЗП-3,6 в течение 23 рабочих дней. Урожайность зерновых составила 42 ц/га, и хозяйство занимает лидирующее положение в районе.


Директор ООО «Хаерби» - Вафин Р.К.

Сернурский район Республики Марий Эл

В районе в 2006 году работали 7%, а на весенне-полевых работах 2009 года – 67% модернизированных сеялок. Ими посеяно 75% зернового клина, проведена глубокая корневая подкормка озимых и многолетних трав на площади более 5000 га.  ЗАО «Марийское» в 2007 - 2009 годах произвело посев 100% зерновых, яровых и  озимых, модернизированными сеялками и занимает по урожайности 3 место в республике.

Начальник управления сельского хозяйства – Глушков В.В.

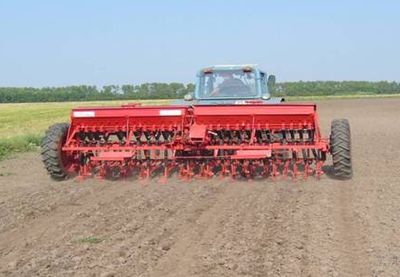

Посев переоборудованной сеялкой СУЗТ-3,6.

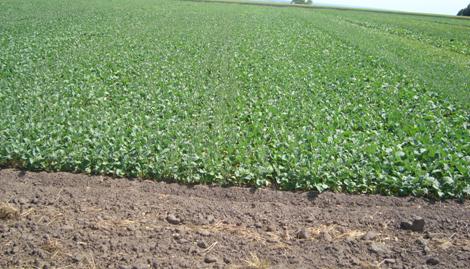

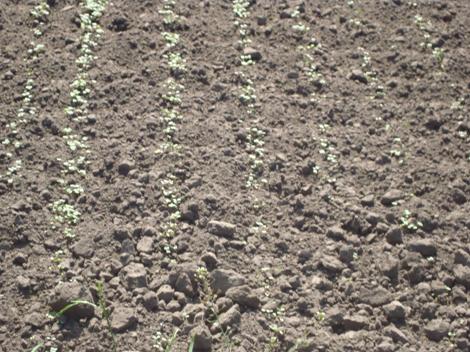

Всходы рапса 04.06.2009 г.

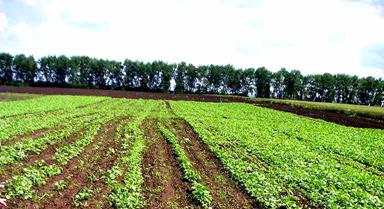

Развитие рапса 24.06.2009 г.

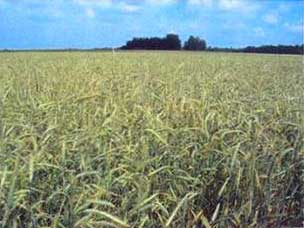

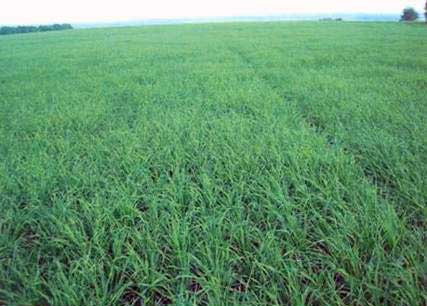

Виды на посев ячменя

Посев произведен сеялкой с однодисково-анкерными сошниками после боронования без культивации 26.04.2006г. ТатНИИСХ. Фото-29.05.2006г.
Урожайность составила 53,4 ц/га.


29.05.2006


11.05.2006




3. Сборка и регулировка модернизированной сеялки

  1. Сеялка устанавливается на регулировочную площадку с ровной поверхностью так, чтобы рама была в горизонтальном положении. Под колеса подкладывают бруски толщиной 50 мм.
  2. Двухдисковые сошники снять, штанги с пружиной снять и разобрать.
  3. Поводки восстановить, чтобы они обеспечивали возможность качения сошника в пределах допустимого.
  4. Гидроцилиндр установить на место, шток вытянуть полностью (транспортное положение), регулировочный винт 9 (рис.5) ввернуть на максимальное заглубление сошника.
  5. Регулируемые штанги вместе со шплинтом 8х50 установить во вкладыши. Пружины, шайбы нанизать на штангу и  вставить шплинт 8х50 в отверстие «А» (рис.2).
  6. Сошники соединить с поводками. Обратить внимание на установку передних сошников – семятукотруба наклонена назад (рис.1).
  7. Подключить гидроцилиндр к гидросистеме трактора и установить его в рабочее положение (шток втянут до конца).
  8. Отрегулировать длину штанг. Длина пружины ограничена вкладышем и шплинтом в отверстии «С» и составляет ≈380 мм, и она под небольшим усилием устраняет зазоры в соединениях. Измеряя зазор между шплинтом и вкладышем и учитывая толщину шайбы – 2 мм – определяют необходимое количество шайб. Минимальное количество – 1 шайба (в основном на крайних сошниках). Добиваются такого положения вилок изменением длины винта 4 кулисы 5 (рис.5) в обеих половинах сеялки.
  9. Длину штанг для сошников, идущих по следу колес (гусениц), регулируют на поле. В зависимости от глубины колеи, переставляют шплинт в верхнее отверстие, что позволяет опустить сошник ниже остальных на 35 мм. Нижний конец пружины фиксируется на одно отверстие выше, что позволяет  увеличить давление пружины. При необходимости изменение величины опускания меняют количеством шайб.
  10. Проведенная регулировка дает возможность заглубить сошники до 80 мм. Равномерности хода сошника на почвах разного механического состава и плотности добиваются изменением нажатия пружины на сошник – изменением длины пружины. Применение усиленной пружины позволяет увеличить давление на сошник до 40-50 кг и удерживать глубину заделки семян на поле с поверхностной обработкой почвы после боронования без культивации.
  11. Изменение глубины заделки семян производится изменением положения винта 9 (рис.5) регулятора заглубления. При работе сеялки глубина заделки семян проверяется и регулируется дополнительно.

Порядок работы сеялки:

  1. Сев ведется под принудительным давлением гидроцилиндра с положением рукоятки гидрораспределителя в нейтральном положении (утечка масла не допускается)
  2. Поворот сеялочного агрегата и движение задним ходом с опущенными сошниками не допускается
  3. Подъем и опускание сошников необходимо производить при движении сеялки вперед
  4. Необходимо периодически контролировать зазор между диском и чистиком сошника
  5. При разрыве сроков боронования и сева, для уничтожения появившихся сорняков рекомендуется повторное боронование

Замена чистика на ремонтные шириной 105, 100 мм (стандартный-110 мм) производится в хозяйстве, трудоемкость небольшая.

Износ дисков, по предварительным данным, можно допустить до 270 мм, что позволяет использовать диски с двумя ремонтными размерами чистиков-ложеобразователей.

4. Технические и технологические возможности модернизированных сеялок

Сравнительные технические характеристики сеялки СЗ-3,6 серийной с двухдисковыми сошниками и модернизированной с однодисково-анкерными сошниками приведены в табл. 1.

Табл. 1

Показатели Сеялка СЗ-3,6
с двух-дисковыми серийными сошниками с однодисково-анкерными сошниками модернизированная
Ширина захвата, м 3,6 3,6
Рабочая скорость, км/ч до 12 до 15
Ширина расстановки сошников, мм 150 150
Ширина полосы высева, мм - 30…40
Производительность, га/ч 3,6 4,5
Глубина заделки семян, мм 40…80 20…80
Масса сеялки, кг 1380 1230
Масса сошника, кг 12,5 6,2

Модернизированная сеялка семейства СЗ-3,6 для выполнения полосного посева позволяет:

  • вести посев по заборонованной почве на глубину 2…5 см без культивации;
  • начать сев при влажности посевного слоя почвы до 38 % на 4 и более дней раньше других посевных машин;
  • уложить семена на плотное ложе полосой шириной 3…4 см;
  • увеличить стартовую дозу минеральных удобрений до 3 раз;
  • снизить расход топлива на 14…20 %;
  • увеличить производительность агрегата на 25…30 %;
  • повысить полевую всхожесть семян на 5…7 %;
  • увеличить урожайность на 1…5 ц/га.
  • Трактора МТЗ-80/82 агрегатируют с двумя, МТЗ-1221 – с тремя-четырьмя модернизированными сеялками СЗ-3,6; СЗП-3,6 и, работая на скоростях 14…15 км/ч, производят посев на площади 50…100 га/смену;
  • модернизированные сеялки способны производить качественный сев мелкосеменных (рапс, лен, просо), зерновых, бобовых культур по разным технологиям основной и предпосевной обработки почвы;
  • расходы на модернизацию сеялки составляют 35…45 тыс. руб. и окупаются посевом первых  50 га зерновых;
  • безремонтный срок службы сошников повышается в 3…4 раза.

Вертикально установленные диски с углом атаки ≤ 60 легко врезаются в почву и готовят узкую бороздку для вхождения анкера-ложеобразователя. Ложеобразователь нижним упрочненным торцом расширяет бороздку и готовит уплотненное ложе для семян, а боковина анкера – не дает осыпаться почве, пока семена не распределятся на подготовленном для них ложе. Боковина анкера играет роль и полевой доски, обеспечивая стабильность хода сошника.

Возможность достижения давления на сошник 45…50 кг обеспечивает стабильность глубины его хода и на более твердых почвах, а также на участках, засоренных пожнивными остатками.

Укладка семян на твердое ложе с ненарушенными капиллярами гарантирует контакт семян с влажной почвой и ускоренное появление всходов. А засыпка (заделка) семян в расширенных бороздках влажной почвой (покрытие «легким одеялом») при помощи загортачей-шлейфов позволяет обойтись без выполнения дополнительной операции по прикатыванию посевов.

Семена рассеваются на полосе (ложе) шириной 30…40 мм, обеспечивая площадь питания семян в 3…4 раза больше, по сравнению с рядовым посевом, и более рациональной формы, что дает им возможность развиваться без конкуренции с другими растениями. При этом во много раз уменьшается вероятность контакта зародышей семян с гранулами удобрений и возможность химического ожога. Благодаря этому становится возможным внесение основной дозы минеральных удобрений (в пределах 100…150 кг) в процессе сева, исключив этим необходимость выполнения самостоятельной технологической операции по их внесению.

Как показали широкие испытания и проверка на практике в производственных (хозяйственных) условиях, однодисково-анкерные сошники практически не забиваются даже на почвах с повышенной влажностью (до 38 %). Это обеспечивает работу посевных агрегатов без огрехов и допускает их работу без сеяльщиков.

Дружные ранние всходы растений, более быстрое их развитие обеспечивают затенение участков в междурядьях и действуют угнетающе на развитие сорняков.

Эксплуатационная надежность сошников позволяет более эффективно использовать рабочее время и увеличить производительность посевных агрегатов.

Сошники дополнительно комплектуют сменными узкополосными чистиками-ложеобразователями, что позволяет намного расширить технологические возможности сеялки и выполнять операции, невыполнимые  другими посевными машинами. При этом образуемая ширина бороздки составляет не более 25 мм; соответственно, уменьшается потребное тяговое усилие и количество поврежденных растений.

Однодисково-анкерные сошники с указанными выше сменными узкополосными чистиками-ложеобразователями применяются для:

  • глубокой (4…5 см) корневой подкормки озимых и яровых культур, что позволяет намного увеличить эффективность применения минеральных удобрений;
  • подсева  к изреженным посевам озимых  других культур (ячмень, горох) без предварительной обработки почвы;
  • подпокровного подсева семян многолетних трав;
  • ранневесеннего подсева изреженных участков многолетних трав;
  • уничтожения почвенной корки.

Модернизированные сеялки удачно вписываются в комплексы машин для энергосберегающих технологий.

5. Некоторые показатели сравнительных испытаний сеялок  с сошниками полосного и рядового посева

5.1 Результаты испытаний сеялок на посеве зерновых культур

В 2002…2003 гг. сравнительные полевые опыты с помощью сеялок СЗ-3,6 с однодисково-анкерными сошниками полосного посева и двухдисковыми рядового посева были заложены в опытном хозяйстве ТатНИИСХ Россельхозакадемии.

Результаты сравнительных полевых опытов ТатНИИСХ по эффективности посева зерновых культур сеялкой СЗ-3,6 с однодисково-анкерными и двухдисковыми сошниками на разных фонах осенней зяблевой и весенней предпосевной обработки почвы приведены в табл.2.

Анализ результатов опытов ТатНИИСХ по урожайности ячменя показывает явное преимущество в пользу дисково-анкерных сошников на всех вариантах подготовки почвы. Наибольшую прибавку урожая новые сошники обеспечили на посевах по качественно заборонованной для закрытия влаги почве без выполнения предпосевной культивации.

Табл. 2

Осенняя обработка Предпосевная обработка Урожайность (ц/га) при посеве
дисково-анкерными сошниками двухдисковыми сошниками Сравнение
Дискование БДТ Сравнительные посевы ячменя 12.05.2003 г.
ТатНИИСХ д.с.-х.н. Шакиров Р.С.
Боронование 38,0 28,9 +9,1
Боронование и культивация КПС-4 30,2 29,3 +0,9
Дискование БДТ Сортовые посевы ячменя Раушан 30.04.2005 г.
ТатНИИСХ к.с.-х.н. Блохин В.И.
Боронование 53,5 47,2 +6,3

Полевые опыты на урожайность в период приемочных испытаний на Кировской МИС в 2003 г. показали высокую эффективность сеялки с однодисково-анкерными сошниками полосного посева, в сравнении с серийными двухдисковыми сошниками рядового (строчного) посева: прибавка урожая яровой пшеницы составила 5,1 ц/га (25%).

В 2004…2006 гг. сравнительные испытания сеялок семейства СЗ-3,6 с однодисково-анкерными  полосного и двухдисковыми сошниками рядового посева зерновых культур в производственных условиях проводились также Ассоциацией «Элитные семена Татарстана» в СПК «Девятовское» (Республика Татарстан). Результаты сравнительной оценки приведены в табл. 3, из анализа которой видно, что прибавка урожайности яровой пшеницы в пользу однодисково-анкерных сошников составила 3,6 ц/га (14 %). В табл. 3 также приведены в пользу новых сошников некоторые технико-экономические показатели работы посевных агрегатов.

Примечание к табл. 3.

За 2,5 года 4 сеялками посеяно 5622 га, на 1 сеялку приходится 1405 га. За этот период было проведено одно ремонтное воздействие – замена 1 раз чистиков сеялки на сумму 1440 руб. При этом отмечены дополнительные преимущества однодисково-анкерных сошников:

  • ранние и дружные всходы;
  • снижение засоренности однолетними сорняками;
  • более раннее равномерное созревание хлебов (на 4-5 дней).

Испытания показали снижение потребного тягового усилия на сеялку с однодисково-анкерными сошниками, что позволило тракторам МТЗ-80 с двумя сеялками производить посев зерновых культур на скоростях до 15 км/ч и довести сменную производительность до 50 га при расходе горючего менее 2 л/га.

Агрофирма ЗАО «Бирюли» Высокогорского р-на Республики Татарстан эксплуатирует 42 модернизированные сеялки, ОАО «Красный Восток Агро» - 63, ОАО «Золотой Колос» -71, ЗАО «Сельхозинвест» Ливненского р-на Орловской области – 15 новых модернизированных сеялок, ЗАО «АПК Нечаевский» Мокшанского р-на Пензенской области – 12 сеялок. Отзывы положительные.

В Ставропольском крае испытания сеялок СЗ-3,6 с  однодисково-анкерными сошниками прошли в ряде хозяйств и показали прибавку урожая ярового ячменя в засушливых условиях 2006 года на 1,5 ц/га, в сравнении с серийными двухдисковыми [7].

Табл. 3

Результаты сравнительных испытаний сеялок СЗП-3,6 с сошниками рядового и полосного посева в производственных условиях в СПК «Девятовское» Лаишевского района Республики Татарстан в 2004…2006 гг. (данные Ассоциации «Элитные семена Татарстана»)

Показатели Единицы измерения Сошники Отклонение от серий-го
Двухдиск-е (серийные) Дисково-анкерные ±(в единиц. измерения) %
Влияние на качество сева, развитие растений и урожайность Культура – яровая пшеница, сорт – «Смена», норма высева – 5,2 млн.шт./га Срок сева – 10.05.2004 г. Уборка – 13.08.2004 г.
Полевая всхожесть % 84,7 91 +6,3
Глубина заделки, менее 4 см % 23 8 -15
Ширина полосы см 1,0 3,0 +2 300
Количество стеблей шт./кв.м 454 536 +82 118
Урожайность ц/га 26,2 29,8 +3,6 114
Показатели работ посевных агрегатов в 2004 году
Состав и количество шт. 8 сеялок 2ДТ-75 х 3 МТЗ-80 х 2 4 сеялки 2МТЗ-80х 2
Объем посе- вов весной га 1092 990 1000
осенью
Выраб-ка на сеялку сезон-ная га 140 14,5 500 18,3 +360 +3,8 350 126
дневная
Расход ГСМ л/га 2,73 2,35 -0,38 86
Показатели работ посевных агрегатов в 2005 году
Состав и количество шт. 6 сеялок 2ДТ-75 х 3   4 сеялки 2МТЗ-80х 2
Объем посевов весной га 648 1328 1100
осенью
Выработка на сеялку сезон-я га 108 14 607 19   +5 600 136
дневная
Расход ГСМ л/га 2,85 2,15 -0,7 78
Показатели работ посевных агрегатов в 2006 году
Состав и количество шт. 5 сеялок «Омичка» трак-рК-744 4 сеялки 2МТЗ-80х2 СЗП-3,6
Объем посевов весной га 815 1304
осенью
Выработка на сеялку сезон-ая га 163 10,8 320 19,0
дневная
Расход ГСМ л/га 6,1 1,8

Положительные результаты при посеве ранних яровых культур в 2006 г. получены также в колхозе им. Калинина Кировского р-на, СПК колхоза «Родина» Новоалександровского р-на, СХП «Родина» и СПК (колхоз) «Новомарьевский» Шпаковского р-на, а также в СПК «Рассвет» Кагальницкого р-на Ростовской области. Специалисты хозяйств отметили более ранние (на 2-3 дня) и дружные всходы, лучшее развитие растений в течение вегетации, равномерное и на 3-4 дня более раннее созревание хлебов и надежную работу сошников без отказов и поломок. Поэтому к осеннему посеву озимых эти хозяйства имеющиеся сеялки оборудовали однодисково-анкерными сошниками [7].

5.2. Требования к технологической операции и техническим средствам для посева рапса и других мелкосеменных культур

Получение высоких урожаев рапса зависит, вплоть до его уборки, переработки и размещения на хранение, от многих факторов. Во многом это зависит и от сроков посева.

Сроки посева. Яровой рапс считается культурой раннего сева, поэтому рекомендуется сеять примерно в один период с посевом ранних зерновых культур, учитывая при этом, чтобы всходы не попали под заморозки(-6 град. и ниже). Уточнения по срокам сева в отдельных регионах даются в зональных рекомендациях. По некоторым данным, посев на неделю позже агросрока приводит к снижению урожая до 10%. В связи с требуемой малой глубиной заделки семян (15…30 мм) посев рапса должен проводиться в условиях достаточной и повышенной влажности почвы (до 30…35%). Но при такой влажности почвы существующие сеялки работают  неудовлетворительно: имеет место залипание и забивание как лаповых (в сеялках-культиваторах), так и двухдисковых (в зернотуковых сеялках типа СЗ-3,6) сошников; к тому же они не обеспечивают малую глубину, на которую необходимо заделать семена рапса.

Следовательно, рабочие органы (сошники) сеялок для посева семян рапса должны удовлетворять агротехническим требованиям по обеспечению надежной работы в условиях повышенной влажности почвы (до 30…35%) и  заделке  семян на малую глубину (15…30 мм).

Переоборудованные сеялки с однодисково-анкерными сошниками удовлетворительно работают при повышенной влажности почвы (до 38%) и позволяют проводить посев в ранне-весенний период или вскоре после дождей, обеспечивая получение ровных всходов как рапса, так и многолетних трав.

Нормы высева. По данным ряда научно-исследовательских учреждений и в соответствии с зональными рекомендациями оптимальным количеством растений рапса на 1 м2  считается от 100 до 150 шт. Исходя из этого, рекомендуется высевать от 2-х до 3-х млн. всхожих семян на 1 га (5…12 кг/га) при полевой всхожести в пределах 50%. В случае более высокой всхожести семян (более 50%) указанную норму высева целесообразно уменьшить.

Из изложенного выше следует, что система дозирования посевных машин должна быть укомплектована универсальным высевающим аппаратом для высева семян разной крупности (в т.ч. и рапса), позволяющим с высокой точностью и быстро проводить регулировку и установку необходимых по исходным требованиям норм высева семян различных культур.

Катушечный высевающий аппарат серийной сеялки обеспечивает дозирование семян начиная лишь с 20 кг/га.

Универсальный высевающий аппарат переоборудованной сеялки обеспечивает норму высева начиная с 5 кг/га и удовлетворяет требованиям технологии посева и зерновых, и мелкосеменных культур: как рапса, сурепицы, горчицы, так и многолетних трав (люцерны, клевера и других).

Способ посева. Агробиологической наукой и практикой доказана, как указано выше, эффективность полосного способа посева, при котором обеспечивается более равномерное распределение семян по площади питания, создающее условия для повышения урожаев. К тому же, полосной способ посева включен в технологический адаптер «Посев зерновых, зернобобовых, крупяных и масличных культур» Р-АТП-1.2 (процессы 3.1 и 4).

Рабочие органы переоборудованной сеялки обеспечивают выполнение полосного посева сельхозкультур.

Глубина заделки семян. На полевую всхожесть рапса, как мелкосеменной культуры, сильное влияние оказывает глубина заделки семян. Выше уже отмечалось, что семена рапса должны заделываться на малую глубину. Если быть точнее, - рекомендуется на легких почвах – песчаных и супесях – глубину заделки семян рапса брать в пределах 20…30 мм, а на суглинистых почвах – 15…20 мм. При этом семена должны высеваться и укладываться на плотное ложе с заделкой их рыхлым слоем почвы.

Следовательно, рабочие органы (сошники) сеялки должны формировать плотное семяложе, обеспечивать заданную глубину заделки семян, иметь устройства для заделки семян почвой и выравниватели поверхности.

Глубина заделки семян двухдисковыми сошниками серийной сеялки составляет 40-80 мм (вес сошника 12,5 кг), что не удовлетворяет требованиям по глубине заделки мелкосеменных культур.

Глубина заделки семян однодисково-анкерными сошниками переоборудованной сеялки регулируется с 20 мм (вес сошника 6 кг), заделка семян и выравнивание поверхности осуществляется загортачами-шлейфами или индивидуальными загортачами, что обеспечивает необходимое качество работы.

Ширина междурядий при посеве рядовыми сеялками семейства СЗ-3,6 составляет 15 см, семена высеваются строкой шириной до 10 мм.

На переоборудованной сеялке расстояние между соседними следами сошников сохраняется 15 см, а каждый ряд имеет полосу высева шириной 30-40 мм.

Требования к подготовке почвы для посева мелкосеменных культур более строгие. Необходима мелкоструктурная прикатанная почва без растительных остатков. Для её доводки необходимо выполнение нескольких технологических операций.

Однодисково-анкерный сошник модернизированной сеялки врезается в почву удовлетворительно и не предъявляет к качеству ее подготовки особых требований.

Технологическая возможность подпокровного посева трав. Подпокровный посев трав осуществляется зернотравяными сеялками в междурядья основной культуры одновременно с её посевом.

Переоборудованная сеялка с универсальными высевающими аппаратами и узкополосными однодисково-анкерными сошниками позволяет:

  • вести подпокровный посев многолетних трав в весенний период по озимым культурам с одновременным внесением минеральных удобрений;
  • вести подпокровный посев многолетних трав по яровым культурам с одновременным внесением дополнительной дозы минеральных удобрений (поперек направления посева основной культуры в необходимый срок), этим регулируются стадии развития основных культур и трав;
  • с помощью индивидуальных загортачей заделать семена и удобрения с минимальным повреждением основной культуры;
  • вести ранневесенний подсев многолетних трав по изреженным посевам многолетних культур.

Многие из этих технологических операций другими сеялками отечественного и зарубежного производства не выполнимы.

5.3. Результаты испытаний сеялок на посеве мелкосеменных культур

Применимость модернизированной сеялки на посеве мелкосеменных культур проверяли, в основном, на рапсе.

Рапс является в условиях рынка одной из наиболее доходных сельскохозяйственных культур, как источник высококачественного растительного масла и кормового белка.

На долю рапса в мире приходится 12 % (25 млн.га) площади посевов масличных культур и 15 % объема масла в мировом производстве растительных масел, в России – соответственно, по 3…4 %.

Рапс удачно сочетает в себе высокую потенциальную урожайность (до 30…40 ц/га) с высоким содержанием масла (45…49 %), а также белка в семенах (20…25 %) и зеленой массе (3…4 %).

Для России рапс не является новой культурой. По имеющейся информации, Россия (дореволюционная) ежегодно экспортировала в Европу до 300,0 тыс. пудов маслосемян рапса. В связи с кризисными явлениями  после 1991-го года (кризис неплатежей, диспаритет цен на промтовары и сельхозпродукты и др.) посевные площади сократились, урожайность рапса упала с 13,4 в 1992 г. до 5,4 ц/га в 2002 г.; заготовка рапса в 2005 г. уменьшилась, по сравнению с 1996 г., в три раза (С. Исрафилов, «Agriculture», №1, 2008г.).

Имеются  яровой и озимый виды рапса. Ниже речь пойдет о выполнении операции посева ярового рапса, используемого, в основном, для получения маслосемян.

Рапс является мелкосеменной культурой, относящейся к семейству крестоцветных. Семена рапса – шаровидной формы диаметром 1,5…2,0 мм. Масса одной тысячи семян – от 2 до 5 г. Из-за малых размеров глубина заделки семян, должна быть, в зависимости от конкретных условий, в пределах 15…25 мм (не более 30 мм), и поэтому почва должна быть мелкокомковатой с выровненной поверхностью засеваемой площади.

Результаты  сравнительных испытаний зернотуковых сеялок с сошниками рядового и полосного посева рапса. С целью оценки эффективности отечественных зернотуковых сеялок на посеве рапса ВИМом совместно с Мордовским НИИСХ в 2007г. выполнена научно-исследовательская работа по проверке технологии возделывания рапса и комплекта машин на этапах предпосевной подготовки почвы и посева семян.

Программа НИР включала сравнительную оценку качества посева ярового рапса сеялками СЗ-3,6 (ЗАО «Белинсксельмаш») – контроль - и СУБМ-3,6 (ОАО «МордовАгрМаш», бывший ОАО «Авторемзавод «Саранский») с двухдисковыми сошниками для рядового высева, СПДУ-6П (модернизированная сеялка С-6ПМ1) – ФГУП «Радиозавод» г. Пенза - с однодисковыми сошниками рядового высева и сеялкой СЗ-3,6М модернизированной с однодисково-анкерными сошниками полосного высева семян после предпосевной обработки почвы культиваторами КПС-4, Европак 6000, КНК-7,2. Однако в процессе работы пневматическая сеялка СПДУ-6П (С-6ПМ1) из-за низкой технологической надежности была из программы исключена.

Сеялка СЗ-3,6, как самая распространенная в стране, была принята за базовую.

Сеялка СУБМ-3,6 – зернотуковая универсальная с двухдисковыми сошниками – предназначена для рядового посева зерновых и мелкосеменных культур, в том числе рапса, с одновременным внесением стартовой дозы минеральных удобрений, с шириной междурядий 150 мм.

С учетом сложившихся в весенне-летний период 2007г. засушливых условий норма высева семян рапса при закладке опытов была увеличена до 10 кг, а глубина заделки – до 30…40 мм. Посев проводили в 1-й декаде июня. Для посева использовали семена, инкрустированные фунгицидом фурадан.

Качество посевов на первом этапе оценивали количеством растений (по всходам) на учетных площадках размером 1 х 1 м в трехкратной повторности; на втором этапе, в фазе начала цветения, определяли количество растений на погонном метре, длину стеблей и урожайность зеленой массы.

Анализ результатов (табл.4, рис.8) полевых опытов позволяет сделать следующие выводы и предложения.

 Средняя урожайность зеленой массы рапса, посеянного базовой сеялкой СЗ-3,6, по вариантам опытов изменяется незначительно и находится в пределах от 10 до 11,4 т/га. На участках, посеянных сеялкой СУБМ-3,6, средняя урожайность по вариантам с культиваторами КПС-4, Европак 6000 и КНК-7,2 была значительно выше и составила, соответственно: 22,3; 13,6 и 19,9 т/га, что в сравнении с базовой, по вариантам составляет  223,  121 и 175 %.

Еще более лучшие результаты получены на опытных участках, посеянных модернизированной сеялкой СЗ-3,6М, средняя урожайность на которых по вариантам с упомянутыми культиваторами равнялась 24,4; 15,4 и 19,3 т/га, что, в сравнении с базовой (СЗ-3,6), составила, соответственно, 243, 137,5 и 169%; в сравнении с сеялкой СУБМ-3,6 урожайность больше на участках, подготовленных культиваторами КПС-4 и Европак 6000 (соответственно, на 2,1 т/га (9,4%) и на 1,8 т/га (13,2%)), после культиватора КНК-7,2 разница была около 3 %, что находится в пределах ошибки опыта.

Рис. 8. Всходы рапса, посеянного сеялками СУБМ-3,6 (слева),

СЗ-3,6 (в центре) и СЗ-3,6М (справа).

Положительный результат в пользу сеялки СЗ-3,6М по урожайности зеленой массы рапса объясняется, в основном, конструктивными достоинствами ее сошниковой группы, обеспечившей повышение равномерности распределения семян по площади питания за счет их полосного посева.

Урожайность зерна рапса, приведенная к 12% влажности, на участках, подготовленных наиболее распространенным и широко применяемым культиватором КПС-4 и засеянных модернизированной сеялкой СЗ-3,6М, составила 19,37 ц/га и была больше, по сравнению с СУБМ-3,6 , на 1,84 ц/га(10,7%) - табл. 4.

В целом, результаты исследований свидетельствуют о том, что посев инкрустированных семян ярового рапса сеялками СЗ-3,6 М и СУБМ-3,6 с использованием на предпосевной культивации культиваторов КПС-4, Европак 6000 и КНК-7,2 со смещением сроков с апреля на первую декаду июня обеспечил получение урожая рапса в условиях Республики Мордовия до 19,4…20,8 ц/га, а в виде зеленой массы – до 22, 3….24,4 т/га.

Табл. 4

Результаты сравнительных лабораторно-полевых исследований трех моделей зернотуковых сеялок на посеве рапса

Посевной агрегат Агрегат для предпосев-ной обработки почвы Среднее количество растений, шт./кв.м / %отклонения Среднее значение длины стебля, см Средняя урожай-ность зеленой массы, т/га Средняя урожайность зерна рапса приведенная к 12% влажности, ц/га
С3- 3,6 (двухдиск.) база КПС-4 530 / 17,7% 87.3 10.0 4,74
СУБМ 3,6 159 / 30% 98.3 22.3 17,53
СЗ-3,6М (однодиск.) 237 / 16,5% 115.7 24.4 19,37
С3- 3,6 (двухдиск.) база Европак 441 / 2,0% 71,2 11,2 5,6
СУБМ 3,6 184 / 36,7 % 103 13.6 20,8
СЗ-3,6М (однодиск,) 249 / 19,8% 105.5 15.4 17,5
С3- 3,6 (двухдиск.) база КНК-7,2 610 / 33% 88,7 11,4 2,43
СУБМ 3,6 157 / 33% 104 19.9 18,6
СЗ-3,6М (однодиск.) 370 / 42% 97.2 19.3 13,36

Учитывая, что в опытах не использовали минеральные удобрения и химические средства защиты растений, технологию посева рапса в более поздние сроки и в конкретных условиях необходимо рассматривать как один из экологически чистых и экономически оправданных приемов его возделывания.

Для проверки эффективности поздних сроков посева рапса без применения химических средств целесообразно провести сравнительные опыты ранних и поздних сроков посева с использованием выбранных комплексов посевных машин в течение не менее трех лет, в соответствии с методикой полевого опыта.

Ниже приведены несколько примеров использования модернизированной сеялки для полосного посева рапса в хозяйствах Республики Татарстан.

В 2005-2007 годах агрофирма «Бирюлинский» три года подряд на площади 300 га, засеянных сеялкой СЗ-3,6 с однодисково-анкерными сошниками полосного посева, получила в среднем по 18-19 ц/га семян рапса.

В 2008 г. Крестьянско-фермерское хозяйство «Н.Л Хайрутдинов» засеяло рапс на площади 412 га (норма 7 кг/га). Урожайность составила от 14 до 20 ц/га.

В 2008 г. Крестьянско-фермерское хозяйство «Марс» на площади 100 га, засеянной переоборудованной сеялкой СЗ-3,6 (норма 6...7 кг/га), получило урожай в среднем 18,5 ц/га.

Как показывает наука и практика, реализация на практике потенциальной урожайности рапса (как было указано выше – до 30…40 ц/га) зависит от многих факторов, в том числе: от типа и свойств почвы (в частности, - от ее кислотности), внесения минеральных и органических удобрений, места культуры в севообороте, качества подготовки почвы и др. Однако, даже при соблюдении указанных условий, хорошие урожаи рапса можно получить только при своевременном проведении защитных мероприятий от вредителей (которых у рапса насчитывается несколько десятков, среди них особо вредные такие, как крестоцветная блошка, рапсовый цветоед, капустная моль и др.), а также от сорняков и болезней.

6. Эффективность внедрения модернизированных сеялок

Однодисково-анкерные сошники сочетают достоинства и дисковых, и анкерных рабочих органов. Их способность легче врезаться в почву, держать заданную глубину заделки семян позволяет вести сев в более ранние сроки – сразу после боронования (для закрытия влаги), исключив из технологии операцию культивации. Семена укладываются во влажную почву на уплотненное ложе. Комплектование сеялок регулируемыми нажимными штангами позволяет устанавливать глубину заделки семян индивидуально для каждого сошника.

Ранние дружные всходы опережают развитие сорняков. Равномерное распределение семян по площади способствует более активному кущению, образованию полноценных колосьев.

Сошники качественно работают также и на посеве озимых культур.

Модернизация сеялки в хозяйстве с приобретением готового ремонтного комплекта обходится приблизительно 35…45 тыс. руб. и окупается посевом менее 50 га зерновых.

Сеялка с однодисково-анкерными сошниками способна выработать без ремонтных воздействий до 1000 га. Затраты на ремонт и техническое обслуживание при этом составят не более 3 руб. на гектар посева – в 10 раз дешевле, чем эксплуатация двухдисковых сошников.

Использование для изготовления однодисково-анкерных сошников дисков от выбракованных в хозяйстве двухдисковых сошников и поставка ремонтных упрочненных чистиков-ложеобразователей позволят поддерживать работоспособность сошников в течение ряда лет с минимальными затратами в условиях мастерских хозяйств.

В Республике Татарстан в 2009 году работали около 700 модернизированных сеялок, на модернизацию которых затрачено 24 млн. руб. Ими посеяно более 180 тысяч гектаров зерновых. Экономический эффект составил свыше 70 млн. руб.

По Российской Федерации в 50 регионах работали более 1700 модернизированных сеялок, экономический эффект от эксплуатации которых составил около 130 млн. руб.

Заключение

В стране насчитывается более 140,0 тысяч зерновых сеялок семейства СЗ-3,6 и СЗП-3,6, произведенных, в основном, в 1986…1990 годах. Это составляет примерно 80 % от общего парка зерновых посевных машин. В связи с острым недостатком посевной техники они останутся на ближайшие годы основными посевными машинами в стране.

Для относительно быстрого восстановления потенциала посевных комплексов в России необходимо ежегодное обновление и модернизация не менее 40…50 тысяч сеялок. Обновление за счет новых сеялок отечественного производства потребует 20…30 млрд. руб. капитальных вложений (без учета капитальных вложений на организацию их производства). А модернизация 40 тысяч сеялок обойдется для страны менее чем в 2 млрд. руб. (т.е. примерно в 15 раз дешевле).

Представленные рекомендации по переоборудованию зерновых сеялок семейства СЗ-3,6 и СЗП-3,6 позволят отечественным сельхозтоваропроизводителям провести с минимальными затратами модернизацию и восстановление сохранившихся в хозяйствах названных сеялок рядового (строчного) посева и использовать их; для выполнения высокоэффективного полосного посева зерновых, зернобобовых, мелкосеменных, масличных и других сельскохозяйственных культур, обеспечивающего стабильное повышение урожайности.

С пожеланиями и предложениями просим обращаться в ВИМ по адр.:109428, Москва, 1-й Институтский проезд, д.5, тел. 8-499-174-86-63; 422610, Республика Татарстан, г. Лаишево, тел. 8-(84378) 2-72-21, 2-72-02

Литература

1. Стратегия машинно-технологического обеспечения производства сельскохозяйственной продукции России на период до 2010 г. РАСХН, Минпромнауки РФ, Минсельхоз РФ. М., 2003.

2. Михалев А.А. Повышение технологического и технического уровня с.-х. производства – основа обеспечения его конкурентоспособности. Сб. материалов научн. сессии РАСХН (13 – 14.10.2003 г.) «Н.-т. прогресс в АПК России – стратегия машинно-технологического  обеспечения производства с.-х. продукции на период до 2010 г.». РАСХН, М – 2004.

3. Митин С.Г. О развитии тракторного и сельскохозяйственного машиностроения. Сб. материалов науч. сессии РАСХН (13-14.10.2003 г.). «Н.-т. прогресс в АПК России – стратегия маш.-технологич.обеспечения производства с.-х. продукции на период до 2010 г.». РАСХН, М. – 2004.

4. Романенко Г.А. Научно-технический прогресс в АПК России – стратегия машинно-технологического обеспечения производства с.-х. продукции. Сб. материалов научн. сессии РАСХН (13-14.10.2003 г.) «Н.-т. прогресс в АПК России – стратегия маш.-технологич.обеспечения производства с.-х. продукции на период до 2010 г.». РАСХН, М. – 2004.

5. Лачуга Ю.Ф. О стратегии машинно-технологического обеспечения производства с.-х. продукции. Сб. материалов научн. сессии РАСХН (13-14.10.2003 г.) «Н.-т. прогресс в АПК России – стратегия маш.-технологич. обеспечения производства с.-х. продукции на период до 2010 г.». РАСХН, М. - 2004.

6. Орсик Л.С. Методологические основы и стратегия организации технического обеспечения сельскохозяйственного производства, ФГНУ «Росинформагротех», М., 2004.

7. Дридигер В.К. Модернизация сеялок СЗ-3,6. Информ.агентство «Агро-Тех-Информ» (А-Т-1), № 11, 2006, г. Ростов.

Переоборудованные сеялки способны:

  • работать в комплексе машин энергосберегающих технологий;
  • вести посев зерновых, бобовых и мелкосеменных культур после боронования без культивации;
  • начать сев при влажности посевного слоя почвы до 38 %;
  • уложить семена на твердое ложе полосой 30…40 мм;
  • увеличить стартовую дозу минеральных удобрений в 2…3 раза;
  • проводить глубокую (до 4 см) корневую подкормку озимых и многолетних трав, что повысит эффективность минеральных удобрений на 25…30 %;
  • снизить расход ГСМ на севе до 20 %;
  • работать на скоростях до 14-15 км/ч;
  • увеличить урожайность зерновых на 1-5 ц/га;
  • окупить себя несколько раз в первый год эксплуатации.

ООО "Хараша" © 2008 -
